Einbauanleitung Audi RS5


Diese Einbauanleitung ist für alle Klappensteuerungen per Funk für Audi RS5.


Ausgangssituation:

Klappensteuerung Audi RS5 Einbau

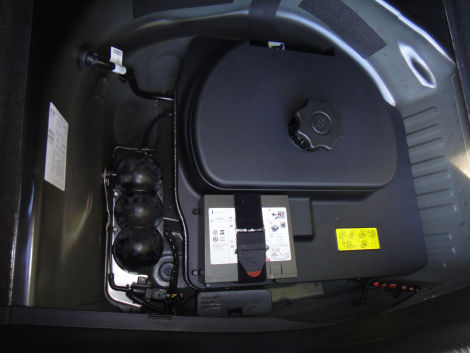

Heben Sie den Kofferraumboden an um an die notwendigen Anschlüsse und Bauteile zu gelangen:
Klappensteuerung Audi RS5 Einbau


Stecken Sie den Serienstecker am Magnetventil ab und verbinden Sie Ihn mit dem passenden Gegenstecker an der Klappensteuerung. Stecken Sie anschließend den 2. Stecker der Klappensteuerung ans Magnetventil und befestigen Sie das Massekabel an einer der beiden markierten Muttern:

Klappensteuerung Audi RS5 Einbau



Fixieren Sie anschließend die Steuerung mit 2-3 Kabelbindern am Unterdruckbehälter um Klappergeräusche während der Fahrt zu vermeiden.


BITTE BEACHTEN:
Die Auspuffklappe ist, bei den meisten Fahrzeugen, im Stand grundsätzlich IMMER geöffnet, ein Test der „Dauer auf“-Funktion ist daher nur bei der Fahrt möglich. Am besten ist der Unterschied bei gehaltenem Gas oder geringer Beschleunigung im Bereich von 3.000 bis 4.000 1/min zu hören.
